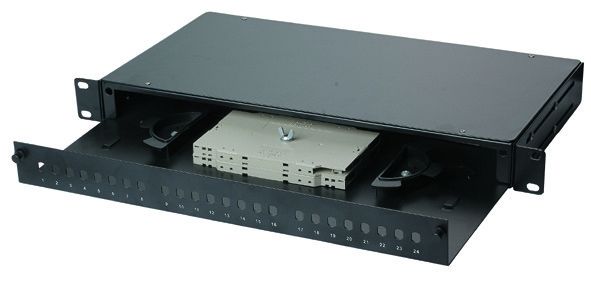

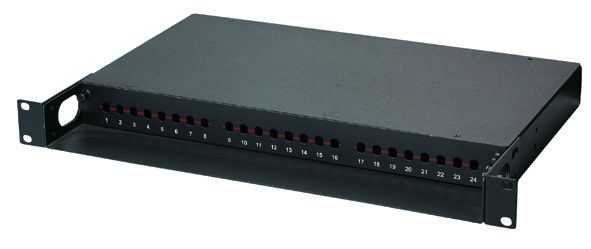

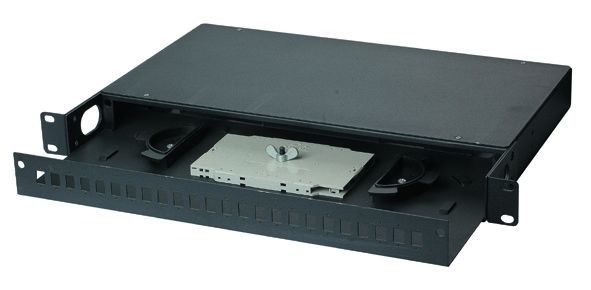

Высокая механическая устойчивость сцепления оптического патча панель с изменяемой панелью YH1009

Панель оптоволоконного патча многофункциональная фабрика Гибкий размер из Китая Принять ODM и OEM YH1009

Коннектор оптического волокна
(1) Коннектор оптического волокна типа FC
Этот соединитель был впервые разработан японской компанией NTT. FC является сокращением от Ferrule Connector, что указывает на то, что внешний метод усиления использует металлический рукав,и способ крепления - это поворотная связка. Самый ранний разъем типа FC, использующий керамический штиф с задницей C C. Такой разъем имеет простую структуру, прост в эксплуатации и легко изготавливается.конечная поверхность волокна относительно чувствительна к мелкой пыли, и отражание Френеля, вероятно, произойдет. Поэтому трудно улучшить производительность потерь возврата.этот тип соединителя был модифицирован для использования булавки (PC) с сферической поверхностью заднего края, и внешняя структура не изменилась, что привело к значительному увеличению потерь вставки и возвращения потерь производительности.
(2) Коннектор для волокон SC
Это оптоволоконный разъем, разработанный компанией NTT Japan.Конечная поверхность булавки в основном PC или APC-тип шлифовки; способ крепления - использование типа застежки с застежкой, без необходимости вращения. Эти разъемы недорогие, легко вставляются и снимаются, имеют небольшие колебания потери вставки,высокая сжатие прочность, и высокая плотность установки.
Интерфейсы ST и SC представляют собой два типа оптоволоконных соединений. Для соединений 10Base-F соединения обычно типа ST. Для 100Base-FX соединения в основном типа SC.Ядро соединителя ST открыто, а ядро соединителя SC находится внутри соединителя.
(3) Биконический разъем
Наиболее типичный из этих типов волоконно-оптических разъемов разработан Bell Labs, США.Он состоит из двух точно формованных кончиков с отрезанной конусообразной цилиндровой розеткой и внутренним двойным конусообразным пластиковым рукавСоединительные компоненты картриджа составлены.
(4) Коннектор оптического волокна по стандарту DIN47256
Это соединитель, разработанный Германией. Штифты и стыковочные рукава, используемые в этом типе соединителя, имеют те же структурные габариты, что и FC-тип.По сравнению с разъемом типа FC, его конструкция более сложная, а внутренняя металлическая конструкция имеет пружину для регулирования давления, чтобы избежать повреждения конечной поверхности из-за чрезмерного давления на розетку.Кроме того,, механическая точность этого соединителя высока, и, следовательно, значение потери вставки невелико.
(5) соединитель MT-RJ
MT-RJ начался с разработанного NTT соединителя MT с тем же механизмом замыкания, что и электрический соединитель LAN типа RJ-45.Он выровнен с оптическим волокном через проводники, установленные по обе стороны небольшого рукава для легкой связи с оптическим приемопередатчикомПодключенный к машине, конечный конец соединителя из волокна расположен в двухъядерном (интервал 0,75 мм) расположении и является высокоточным волокнистым соединителем следующего поколения для передачи данных.
(6) Коннектор LC
Коннектор LC был разработан известным Институтом Белла и изготовлен с использованием простого в использовании механизма блокировки модульного разъема.Размер используемых булавок и рукава составляет половину от размера обычного SCВ настоящее время в аспекте однорегулярного SFF, с помощью которого можно установить однорегулярный SFF, существует возможность увеличения плотности соединителей волокна в системе распределения волокон.соединитель типа LC фактически занял доминирующее положение, и применение в аспекте мультимода также быстро выросло.
(7) Коннектор типа MU
Miniature Unit Coupling (MU) - самый маленький в мире одноволоконный разъем, разработанный NTT на основе наиболее широко используемого разъема типа SC.Рукав диаметром 25 мм и самоподдерживающий механизмС помощью бусин диаметром 1,25 мм, NTT разработала серию разъемов MU.Они имеют разъемы типа розетки (серия MU-A) для соединения оптических кабелей; соединители задней плоскости (серия MU-B) с механизмом самоподдержки и упрощенными розетками (серия MU-SR) для подключения модулей LD/PD и розетки.С быстрым развитием большей полосы пропускания и большей мощности сетей оптических волокон и широким применением технологии DWDM, спрос на разъемы типа MU также быстро возрастет.
