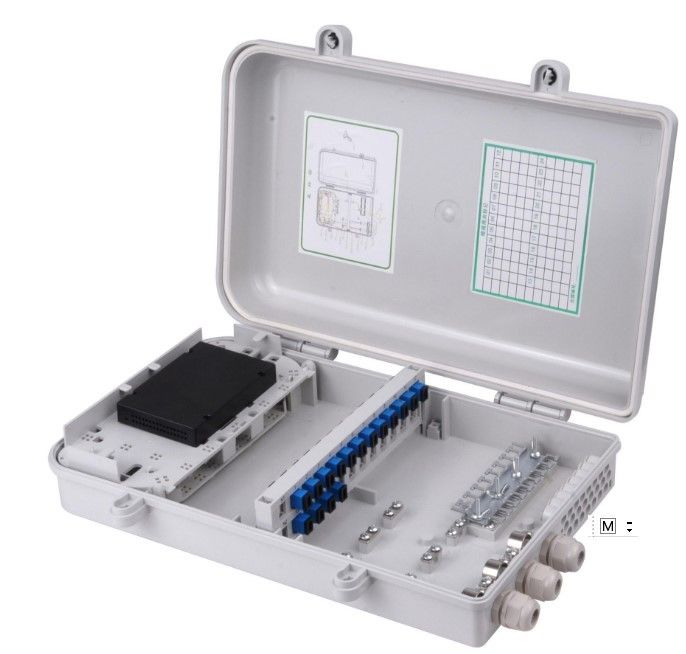

Единоцветный оптоволоконный распределительный шкаф высокая плотность сильная защита YH3029

Крупномощный оптоволоконный распределительный шкаф с высокой плотностью

Перед сборкой продукта следует проверять следующие элементы по одному, чтобы подготовиться к процессу:
1.1 Конструкция должна соответствовать требованиям конструкции продукции данной модели и соответствовать требованиям к установке 19 дюймов, 21 дюймов и 23 дюймов.
1.2 Дверь должна быть способна гибко вращаться под углом более 110°. Дверь не должна быть повреждена во время вращения. Корпус агрегата не должен подвергаться ударам после сборки.После того, как дверь заперта, не должно быть значительного потрясения.. Способ проверки: ручной толчок блокировки мягко толкать и тянуть, количество движения не превышает 2 мм
1.3 Разрыв между дверью и дверью и дверью и рамой не должен быть больше 2 мм.
1.4 Сварка шкафа должна быть твердой, сварка должна быть гладкой и равномерной, не должно быть износа сварки, трещин, подрезов, брызги шлака, пор и других явлений, сварка должна быть очищена.В
1.5 После обработки поверхности шкафа поверхность пленки должна быть сырой, яркой, равномерной, гладкой и гладкой, а следы от щетки, морщины, отверстия, пузыри,шрамы, следы, отпечатки пальцев, отпечатки порез и адгезии не видны невооруженным глазом.
Спецификация установки и расположения блока
1 сигнализация, установленная в верхней части колонны установки шкафа
2 Распределительный блок питания (удовлетворяющий требованиям к установке 19 дюймов) устанавливается под сигнализационным устройством.блок распределения переменного тока включен
3 Установка вертикального ПДУ обычно происходит на задней стороне шкафа, в принципе он устанавливается справа от задней двери (с видом на задней двери шкафа).Если есть два отдельных ПДУ, они установлены отдельно на задних дверях.
4 Цифровое распределительное устройство устанавливается под распределительным устройством питания.
5 AC и DC коммутатор может быть установлен за шкаф в соответствии с требованиями клиента
Если передняя часть шкафа не может быть установлена, она должна быть расположена в нижней части задней части корпуса цифрового устройства.Цифровая проводка может быть установлена с обеих сторонПлита кабельного галстука разделена.
7 Разделительное устройство оптического волокна устанавливается под цифровым устройством и должно иметь интервал монтажа 1U или более с цифровым устройством проводки.Если есть стойка, которая требует двух или более единиц, два блока могут быть установлены один за другим, и следующие могут быть установлены.
8 При вводе кабеля, крепление кабеля устанавливается над шкафом и над распределительным блоком волокна.Плита крепления кабеля должна быть установлена под шкафом и ниже устройства распределения волокон.В то же время необходимо обратить внимание на крепление кабельной пластины.Плита крепления волоконно-волоконного кабеля и устройство распределения волоконного кабеля не могут находиться на одном уровне, должны быть более чем на 90 мм друг от друга, чтобы избежать помех; если установка сборки с штангой и крепления кабеля, установленной на стороне шкафа, установка находится в одном положении
9 При установке цифровой проводки с обеих сторон, будьте осторожны, чтобы не мешать фиксации кабеля на задней стороне шкафа.
10 При вводе кабеля розетка устанавливается под креплением кабеля.Включатель устанавливается в верхней части задней части шкафа, когда кабель находится под кабелем и положение выше, чем кабельной крепления пластины.
11 Интегрированная проводка, установленная под катушкой волокна
12 Цифровое распределительное устройство и интегрированное устройство проводки Земной кабель, подключенный к шкафу Заземление медный стержень
расстояние установки на 13 этажах в соответствии с требованиями заказчика, если заказчик не требует, среднее распределение и установка на оставшемся пространстве
14 модуль вентилятора сосредоточен на верхней части шкафа
15 Однокабельные каналы или кабельные панели устанавливаются, в принципе, на левой стороне задней двери (с лицом к задней двери шкафа).другой установлен на левой стороне шкафа (смотря на переднюю дверь шкафа).
