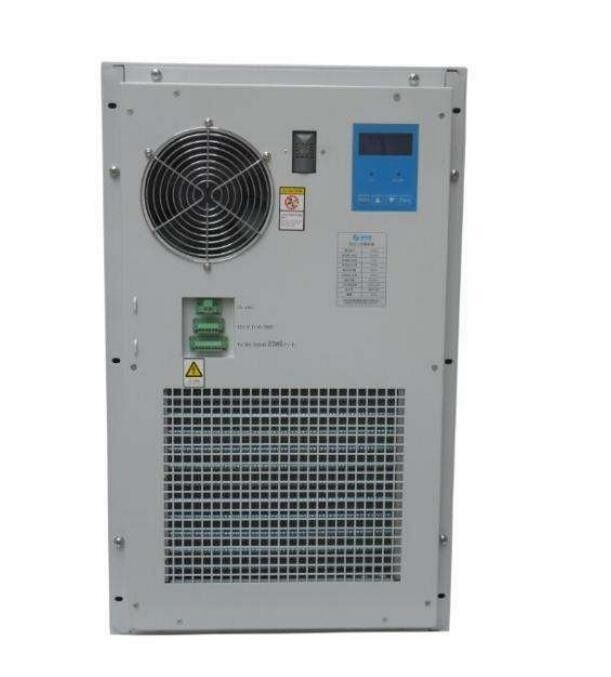

Электромагнитная коммуникация шкаф с стойкой водостойкость гибкий размер YH9008

Гибкий размер электромагнитный водонепроницаемый шкаф для коммуникации YH9008

Включения должны предпочтительно использовать двухпольные заземленные однофазные включения, которые отвечают требованиям GB 1002,может также использовать двухпольные однофазные заземленные розетки C9/C10 (IEC 60320 C13/C14), которые соответствуют требованиям GB 17465.1; не следует использовать универсальные розетки (рис.

Рисунок 2-польный однофазный заземленный розетка (~ 250В 10А)
К соответствующим требованиям относятся:
- Стержень должен обладать хорошей электрической проводимостью и механической эластичностью, а также иметь хорошую устойчивость к усталости, износостойкость,и коррозионная устойчивость (предлагается олова фосфор бронзовый материал); минимальная сила, необходимая для вытягивания одной розетки из розетки, должна быть ≥ 30N,Чтобы предотвратить автоматическое отпадение розетки во время нормального использования или из-за небольшого удара, при котором возникает плохой контакт.
Сток должен использовать модульные стандартные детали для облегчения сборки и демонтажа заменного модуля.
- Номинальный ток розетки составляет 10 А. В особых случаях можно выбрать 16 А; разъемы расположены в порядке верхней фазы (PE), левой нулевой (N) и правой фазы.
Повышение температуры
При подключении энергораспределительного блока к номинальному току повышение температуры соединения розетки, терминала и предохранителя не должно превышать 55 °C,и повышение температуры переключателя воздуха и предохранителя не должно превышать 40°C.
Сертификация
Все электрические компоненты, такие как конечные блоки, розетки и защитные устройства, должны соответствовать соответствующим национальным стандартам электробезопасности и быть надежного качества.конечные блоки, а также устройства защиты от перенапряжения и короткого замыкания должны проходить национальную сертификацию 3C.
Заземление, кабели и другие электрические принадлежности
В шкафу должно быть установлено однородное устройство заземления (или заземленный медный стержень с площадью поперечного сечения ≥ 36 мм2).Шкаф и его внутренние металлические части должны быть подключены надежно электрическим способом и подключены к устройству заземления..
Between the grounding copper bar and the grounding of the engine room is divided into rows (or cabinet top grounding is divided into rows) between the 16mm2 yellow green and white color single-core insulated flame-retardant flexible cable reliable connection.
Все кабели в шкафу должны соответствовать требованиям YD/T 1173. цвет изоляционного слоя или внешней оболочки кабелей и решеток должен соответствовать требованиям GB7947.
Если у вас есть функция звуковой сигнализации, вы должны иметь функцию ручного выключения звука сигнализации. После того, как текущее значение вернется в норму, сигнализация должна быть восстановлена автоматически.Предельный уровень тревоги должен устанавливаться в соответствии с требованиями. Кроме того, шкаф может обеспечивать питание от сигналов тревоги. Показатель тока и сигналы тревоги должны быть установлены над задней частью стойки. Не должны быть установлены на двери.Когда шкаф должен использовать световые индикаторыСледует использовать светодиодные индикаторы.
Производительность электрической защиты
Изоляционное сопротивление каждой электрической цепи в шкафу (цепочка не приземлена непосредственно) к земле (или шкафу) должно быть ≥ 10 МΩ (после чтения в течение 1 мин при 500 В мегомметре).
Each live circuit in the cabinet (or cabinet) and two non-electrically connected live circuits shall be able to withstand a sinusoidal test voltage of 2500V and 50Hz for 1min without any breakdown or arcingТечение утечки ≤ 10 mA.
Каждый шкаф требует установки пустой открытой коробки типа коробки. Стандартная конфигурация имеет 8 открытых схем, а открытый ампер тока нагрузки MAX предлагается инженерным проектом.Четыре розетки питанияПеред распределительной коробкой установлена защитная плита, чтобы избежать случайного закрытия воздушного отверстия.

Бренд воздухооткрывателя: Для обеспечения безопасности питания оборудования запрещено открывать его с небольшим заводом. Рекомендуется использовать продукты GE, Schneider, ABB и Merlin.
Каждая стойка оснащена стандартной длиной 500 мм, шириной 50 мм и задней 5 мм высококачественной медной пластиной в качестве рабочих мест и защитных оснований.Каждый ряд прокалывается 20 отверстиями и оснащен 20 наборами болтов.
Шасси шкафа должно быть заземлено, чтобы предотвратить утечку электричества.Открываемые двери с электрическими приборами должны быть надежно соединены голыми медными проводами и заземленными металлическими конструкциямиВсе устройства заземления должны быть надежно закреплены, а для предотвращения их ослабления должны быть установлены пружинные пробки или клюшки.или других электронных компонентов, заземленныхИспользуемые заземляющие ленты должны быть изолированы от основных заземляющих лент и подключены к основным заземляющим лентам при подключении к основным заземляющим лентам.
