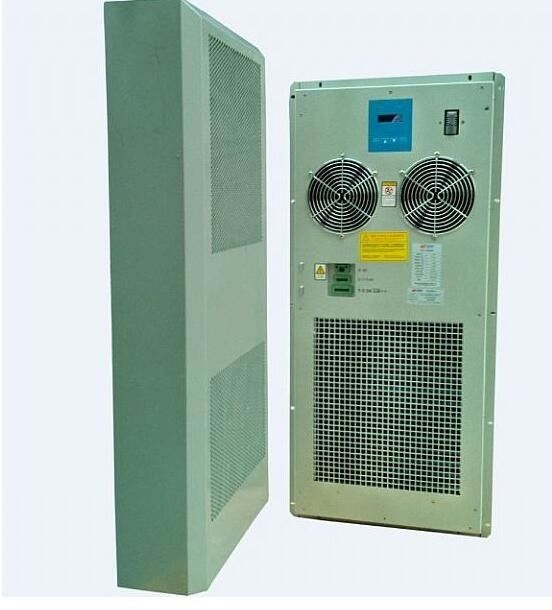

Сопротивление ударам Коммуникационная стойка шкафа Сейсмическая конструкция Строительство YH9002

Электромагнитно-изоляционный коммуникационный шкаф с гибкими размерами YH9002

Рисунок схемы проводки электрических частей
Диаграмма проводки составляется в соответствии с электрическими принципами компонентов и расположением электрических компонентов.Он представляет собой соединение полного набора устройств и является основой для электрической установки.Диаграмма проводки должна быть составлена в соответствии со следующими принципами:
(1) Начертание фазовой схемы схемы проводки должно быть в соответствии с положениями GB6988.6-1993 "Начертание функциональной схемы системы управления";
(2) Все электрические компоненты и их провода должны быть обозначены текстовым символом и номером проводки в соответствии с электрической схемой. terminal number and conductor number in the schematic diagram shall comply with the GB5094-1985 "Project Code in Electrical Technology" and GB4026-1992 "General Requirements for Identification and Application of Alphanumeric Systems for Electrical Equipment Terminal Blocks and Specific Wire Ends." "и" GB4884-1985 "Изоляционная маркировка проволоки" и другие положения;
(3) В отличие от электрических схем, различные части одного и того же электрического компонента (контакты, катушки и т.д.) должны быть соединены в схеме проводки;
(4) Диаграммы электрической проводки всегда рисуются тонкими линиями.Для простых электрических элементов управления, количество компонентов небольшое, и связь между проводами не сложная.где количество электрических компонентов большое и проводка более сложнаяЕсли на каждом электрическом компоненте отмечен номер соединения, не нужно наносить соединения между компонентами.
(5) Виды, спецификации, площади поперечного сечения и требования к цвету различных проводников, используемых для проводки, должны быть отмечены на схеме проводки;
(6) При подключении деталей и внешних цепей, соединители для больших проводчиков должны быть подключены к соединителям.
Короче говоря, в соответствии с вышеуказанными требованиями следует составить эскиз контура электрического шкафа управления, оценить размеры каждой части,и затем контурный рисунок должен быть нарисован в соответствии с пропорцией, и следует дополнительно рассмотреть вопрос о корректировке пропорций размеров с точки зрения симметрии, красоты и простоты использования.После определения внешнего вида электрического шкафа управления, конструкция каждой части шкафа управления должна выполняться в соответствии с вышеуказанными требованиями,рисование схемы сборки шкафа и рисунков деталей каждой боковой двери, панель управления, нижнюю пластину, крепление, резьбу резьбы и т. д. и укажите требования к обработке.
Наконец, в соответствии с различными чертежами, мы должны всесторонне подсчитать различные части и материалы, необходимые для электрического шкафа управления, и перечислить краткий список, стандартный список частей,Квота основного потребления материалов и вспомогательных материалов закупаемых готовых деталей по категориям. таблицы квот и т.д., чтобы персонал закупок, производственных управляющих отделов сделать подготовку оборудования в соответствии с потребностями оборудования, сделать хорошую работу в подготовке производства,и также облегчить учет затрат.
3 Установка и закрепление шкафов
Установка шкафа является основой для установки оборудования и должна быть установлена в соответствии со стандартами.
(1) Перед установкой шкафа проверьте, в хорошем ли состоянии выхлопное оборудование шкафа, полное ли количество поддонов оборудования,и в хорошем состоянии ли шкивы и опорные колонны..
(2) Модель шкафа, спецификации и место установки должны соответствовать требованиям конструкции.
(3) Вертикальное отклонение установки шкафа не должно превышать 3 мм, а горизонтальная ошибка не должна превышать 2 мм. Несколько шкафов должны располагаться рядом.Панели должны быть расположены на одной плоскости и параллельно с базовой линией.Отклонение до и после не должно быть больше 3 мм; разрыв между двумя шкафами не должен быть больше 3 мм.Для устройств, расположенных на определенном расстоянии друг от друга и расположенных в ряд, отклонение передней и задней панелей не должно быть больше 5 мм;
(4) Различные части шкафа не должны отпадать или ломаться. Если краска очищается, она должна быть предварительно окрашена.
(5) Когда установка шкафа должна быть твердой и имеются сейсмические требования, укрепить в соответствии с сейсмическим дизайном конструкционного чертежа;
(6) Шкаф не должен устанавливаться непосредственно на поднятом полу.Основание должно быть закреплено непосредственно за землей, шкаф должен быть закреплен на базе, а затем должен быть заложен подвижный пол;
(7) Толщина канальной стали в базе шкафа не менее 50 мм. Заземление хорошее.Канал стали закрепляется на полу помещения оборудования через расширения болтов и взаимосвязан с заземлением медный стержень;
(8) Каналная сталь и шкаф должны быть стабильно соединены с помощью сварки.
(9) После закрепления шкафа убедитесь, что передний, задний, левый и правый не могут быть подтолкнуты, чтобы обеспечить стабильность шкафа.
(10) Если необходимо разрезать пол вокруг шкафа, используйте режущую машину, чтобы разрезать его плавно и удалить заносы, чтобы предотвратить его резку.
(11) Установите панель шкафа и оставьте 800 мм пространства перед стойкой.;
(12) Стенный шкаф должен быть на расстоянии 1200 мм от земли;
(13) Установка оборудования и компонентов в шкафу производится после того, как шкаф будет расположен и закреплен, а оборудование, установленное в шкафу, будет надежно установлено.
(14) Застегивающие винты, прокладки и пружинные прокладки на шкафу должны быть закреплены в соответствии с требованиями и не должны быть пропущены;
(15) Навесная установка должна быть установлена на плоской и твердой стене, на высоте не менее 300 мм от земли, и должна находиться горизонтально и вертикально к стене.и вертикальное отклонение менее 3 мм.
(16) Дырки в стене должны быть защищены от повреждения внутренней стены стены.Количество расширительных винтов, используемых для крепления шкафа, должно быть не менее 4 (6 для подвешенного шкафа типа С).При необходимости подкрепление должно быть помещено под шкаф, чтобы обеспечить безопасность и стабильность шкафа.
(17) При установке напольного шкафа следует учитывать направление открытия шкафа и простоту эксплуатации при установке пьедестала.приоритетное положение в направлении открытия двери отсека проводкиДвери оборудования и двери проводки должны быть полностью открыты.
(18) Шкаф должен быть защищен от заземления молнией.
(19) После установки шкаф должен быть надлежащим образом маркирован.отверстия в кабелях шкафа должны быть запечатаны огнеупорной глинойХорошо справляйтесь с предотвращением крысы, насекомых, воды и влаги.
4 Проводка
4.1.1 Устройство власти кабинета министров
Шкаф должен быть оборудован комплектом съемных и заменяемых фиксированных энергораспределительных блоков (ФПС) для ввода, распределения, защиты, распределения,и подключение (расход или терминал) электроснабжения оборудования шкафаВ одном и том же шкафу не следует смешивать распределение питания переменного тока и распределение питания постоянного тока (кроме распределения питания вентилятора для охлаждения вентилятора).
4.1.2 Требования к конструкции и установке
Дистрибьютор питания рекомендует использовать вертикальную интегральную структуру в виде полосы, которая объединяет распределение питания, защиту и заправку, а его передняя сторона съемная,облегчение установки и замены пластырейных модулей и соединителей (проводки); Введение, распределение, защита и отделение отдельной части подключаемой части конструкции, в которой введение питания, распределение,защитная часть оборудования в верхней или нижней части энергораспределительного блока, а подключаемая часть по-прежнему является вертикальной структурой штанги. The installation position of the vertical bar-type integrated power distribution unit or split-unit plug-in unit is generally the rear side of the cabinet (power cable tie bar or outside of the cable channel)В особых случаях, может быть один блок распределения энергии на левой и правой сторонах (не рекомендуется).
4.1.3 Распределительный блок переменного тока
A. Распределительный блок должен иметь возможность одновременно вводить два источника питания A и B.Они должны быть полностью независимы друг от друга (включая провода заземления) и снабжаться электричеством отдельно.Для шкафов без двухканального источника питания можно вводить только один источник питания.
B. Входной источник питания распределительного блока энергии обычно использует однофазный трехпроводной источник питания (220 В). В особых случаях может использоваться трехфазный четырехпроводной источник питания (380 В).Это также может быть визуализировано с особыми требованиями к безопасности питания, используя четырехстороннее введение питания.
C. Входной терминал источника питания должен быть оборудован терминальной группой, которая может соединять кабели длиной менее 16 мм2 и устанавливать приборы для измерения тока по мере необходимости.Каждый выходный ответвление должно быть оборудовано терминальной группой или розеткой для обеспечения оборудования с электрическими условиями.
D. Для ввода питания в шкаф должно быть установлено независимое устройство защиты от перенапряжения и короткого замыкания.и для каждой выходной ветки должно быть установлено независимое устройство защиты от перенапряжения и короткого замыкания..
E. Устройство защиты может использовать переключатель переменного воздуха (рекомендуется) или разъединитель предохранителя, установленный на фазовой линии общего входного или выходного шунта для облегчения работы и замены.и удовлетворяют требованиям теплоотведенияОценка защитного устройства должна соответствовать оценке общего ввода или вывода шунта.
Если выбран воздушный переключатель, он должен соответствовать требованиям GB 10963.1 и режим мгновенного запуска должен быть типа C (диапазон запуска > 5 ~ 10 дюймов).
Если выбран выключатель предохранителя, он должен соответствовать требованиям GB 14048.3, при котором предохранитель должен соответствовать соответствующим требованиям GB/T 13539.5, а диапазон и категория применения - тип gG.
